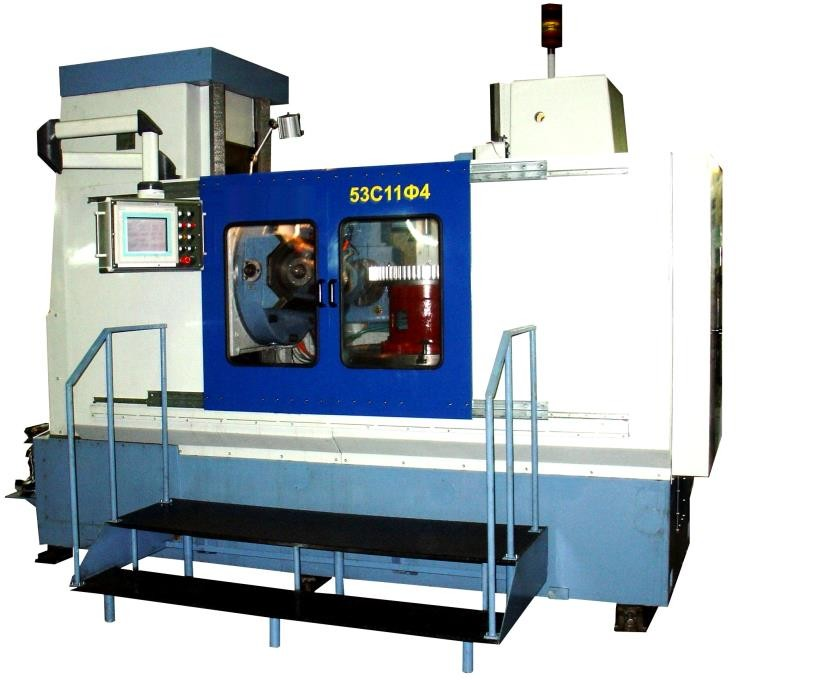

53С50Ф4               53С80Ф4                 53С11Ф4

Наибольший диаметр обрабатываемых колес, мм                                500                       800                           1250

Наибольший модуль обрабатываемых колес, мм                                    10                         10                              16

Минимальное число нарезаемых зубьев                                                     8                            8                                8

Диаметр стола, мм                                                                                           560                       630                          1000

Наибольший угол наклона зубьев нарезаемых колес, град            +/– 45                   +/– 45                      +/– 45

Расстояние между осями стола и фрезы, мм                                     60 - 350                 80 - 500                100 - 750

Расстояние от плоскости стола до оси фрезы, мм                         195 - 595               195 - 595                 235 - 845

Макс. размеры устанавливаемой червячной фрезы,
мм, длина / диаметр                                                                              200 / 200              200 / 200                 250 / 225

Наибольшее вертикальное перемещение суппорта, мм                     400                         400                           610

Конус отверстия фрезерного суппорта                                             Морзе 5                 Морзе 5                  Морзе 6

Макс. осевое перемещение фрезы, мм                                                   180                          180                          245

Частота вращения фрезерного шпинделя, об/мин                         40 - 405                   40 - 405                  28 - 270

Подача, мм/мин

вертикальная                                                                                           0,1-1000                  0,1-1000               0,15 - 865

радиальная                                                                                               0,15-1500               0,15-1500             0,06 - 1500

тангенциальная                                                                                       0,15-1500                0,15-1500            0,04 - 1500

Мощность привода главного движения, кВт                                        20                             20                           25

Габаритные размеры станка мм ДхШхВ                             2670х1810х2250   2670х1810х2250 4050х2800х2780

Масса станка,кг                                                                                         9600                        10000                      17000
