ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочая зона
Перемещение по оси X: 750 мм
Перемещение по оси Y: 420 мм
Перемещение по оси Z: 1500 / 2200 / 3100 мм
Межцентровое расстояние: 1700 / 2400 / 3300 мм
Макс. диаметр точения: 720 мм
Макс. диаметр проворота над станиной: 750 мм
Быстрый ход по осям X/Y/Z: 30/40/20 м/мин
Главный шпиндель/контршпиндель
Макс. скорость вращения 3500 / 2500 об/мин
Макс. мощность 33 / 53 кВт
Макс. крутящий момент 800 / 4400 Нм
Фрезерный шпиндель
Макс. скорость: 12000 об/мин
Макс. мощность: 34 кВт
Макс. крутящий момент: 165 Нм
Инструментальный магазин
Количество инструментов 40 / 100 поз.
Револьверная голова (опция)
Количество инструментов/ приводных: 12 / 12
Размер VDI: 40
Макс. скорость: 6000 об/мин
Макс. мощность: 21 кВт
Макс. крутящий момент: 62 Нм
Размер BMT (опция): 65P
Макс. скорость: 6000 об/мин
Макс. мощность: 21 кВт
Макс. крутящий момент: 62 Нм
Габариты и вес
Габаритные размеры (ДхШхВ): 8100 / 8800 / 9600 x 2900 x 3000 мм
Вес станка с транспортёром стружки: 18000 - 22000 кг
ГАБАРИТНЫЙ ЧЕРТЁЖ
HYPERTURN 100 POWERMILL

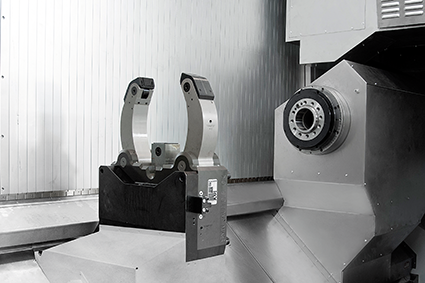

Главный шпиндель и контршпиндель

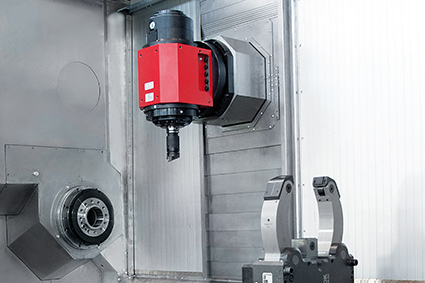

Универсальный фрезерный шпиндель с осью B и Y
Скорость вращения фрезерного шпинделя до 12000 об/мин
Токарная обработка с помощью фрезерного шпинделя
Цепной инструментальный магазин до 100 поз.
Дополнительный pick-up магазин на 3 позиции для расточного и крупногабаритного инструмента
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
Вместительная рабочая зона для комплексной обработки крупногабаритных деталей
Удобство эксплуатации
Мощный главный шпиндель и контршпиндель
Ось В с прямым приводом и большим диапазоном поворота
Система ЧПУ Siemens 840D sl с 22'' цветным экраном и вспомогательным интерфейсом AURIGA
Полная 5-ти осевая обработка
БРОШЮРА HYPERTURN 100 POWERMILL

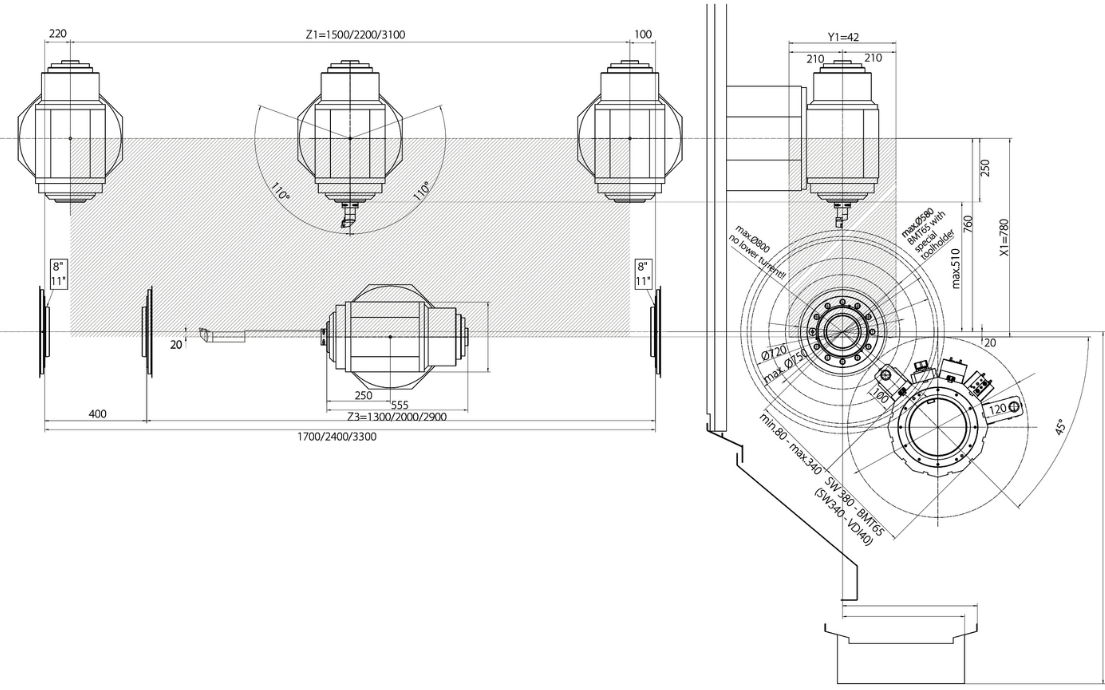

ЧЕРТЁЖ РАБОЧЕЙ ЗОНЫ
