ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Рабочая зона

Перемещение по оси X1 с револьверной головой: 340 мм

Перемещение по оси X1 с осью В: 550 мм

Перемещение по оси X2: 300 мм

Перемещение по оси Y: +/- 120 мм

Перемещение по оси Z1 с револьверной головой: 1340 / 1940 мм

Перемещение по оси Z1 с осью В: 1300 / 1900 мм

Перемещение по оси Z2: 1340 / 1940 мм

Расстояние между торцами шпинделей: 1700 / 2300 мм

Макс. диаметр точения: 710мм

Макс. диаметр проворота над станиной: 720 мм

Быстрый ход по осям X/Y/Z: 30/15/30 м/мин

Главный шпиндель/контршпиндель

Макс. скорость вращения 2500 об/мин

Макс. мощность 52 кВт

Макс. крутящий момент 2480 Нм

Револьверная голова

Количество инструментов/из них приводных: 2х12 / 2х12

Размер VDI: 40

Макс. скорость: 4000 об/мин

Макс. мощность: 14 кВт

Макс. крутящий момент: 45 Нм

Фрезерный шпиндель

Макс. скорость: 7000 / 12000 об/мин

Мощность: 21,5 кВт

Крутящий момент: 128 Нм

Диапазон поворота: 210 град.

Инструментальный магазин

Инструментальный конус: HSK-63A

Количество инструментов: 40 / 80 поз.

Габариты и вес

Габаритные размеры (ДхШхВ): 8450/9100x3050x2500 мм

Вес станка: 18000 - 22000 кг

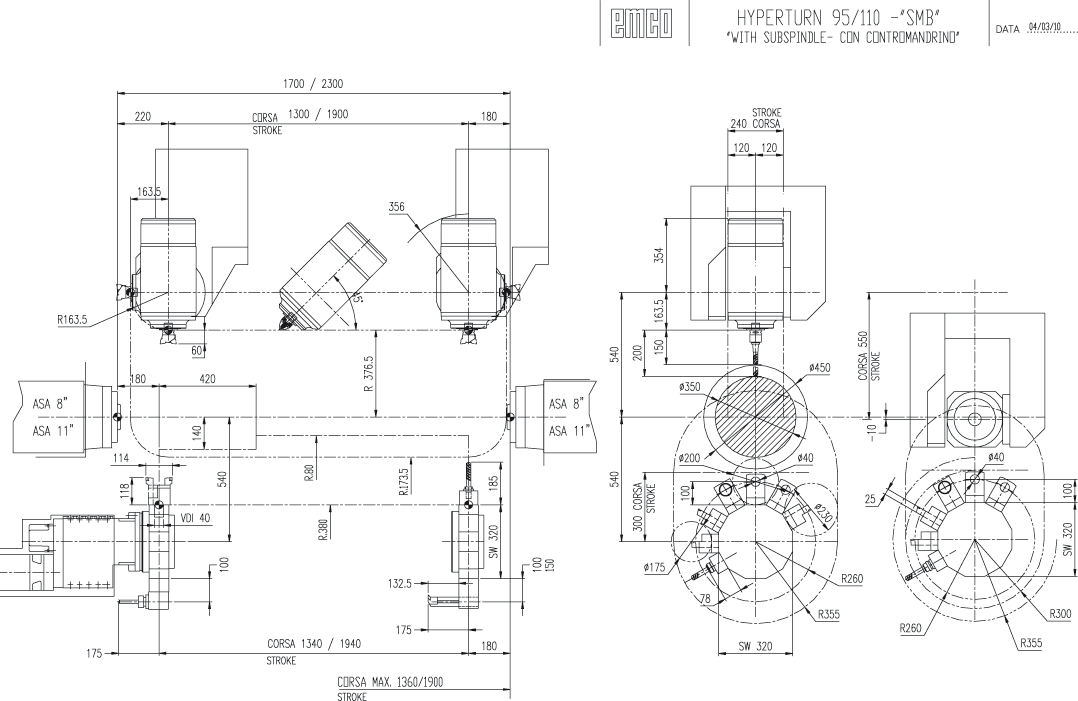

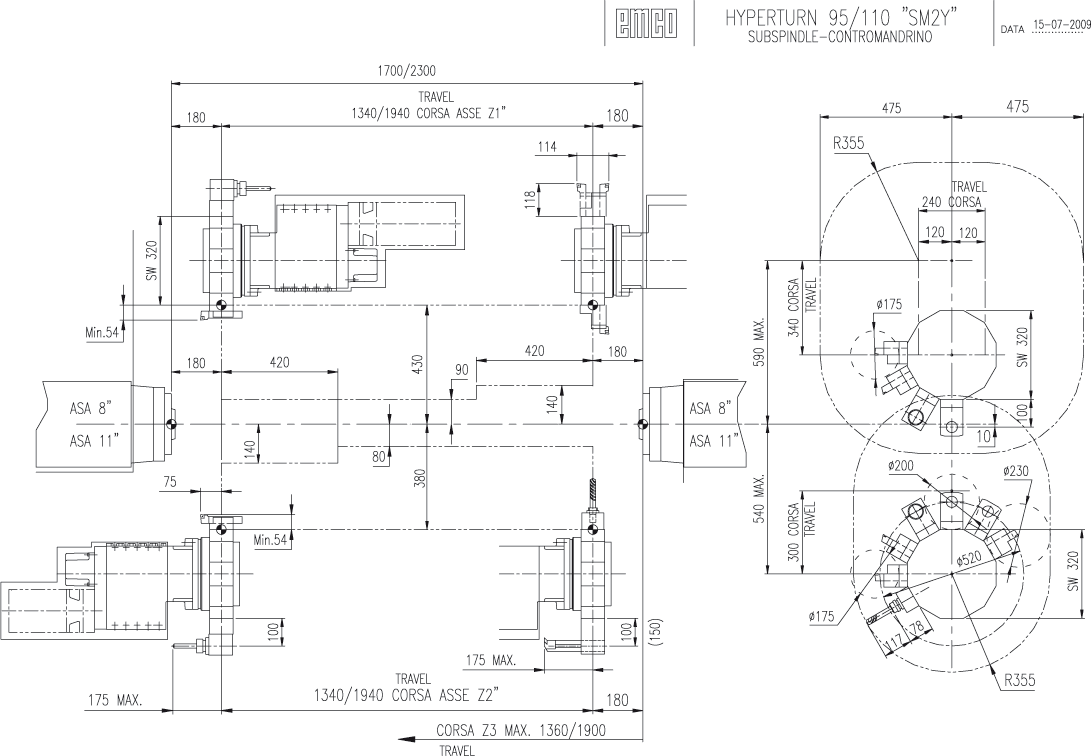

                     ГАБАРИТНЫЙ ЧЕРТЁЖ
