ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Рабочая зона
Перемещение по оси X: 915 мм
Перемещение по оси Y: +/- 300 мм
Перемещение по оси Z: 3100 / 4100 / 5100 / 6100 мм
Межцентровое расстояние: 3200 / 4200 / 5200 / 6200 мм
Макс. диаметр точения: 1000 мм
Макс. диаметр проворота над станиной: 1050 мм
Быстрый ход по осям X/Y/Z: 30/30/30 м/мин
Главный шпиндель/контршпиндель
Макс. скорость вращения 1800 об/мин
Макс. мощность 84 кВт
Макс. крутящий момент 6410 Нм
Фрезерный шпиндель
Макс. скорость: 6500 / 10000 об/мин
Макс. мощность: 80 кВт
Макс. крутящий момент: 630 / 340 Нм
Инструментальный магазин
Количество инструментов: 50 / 100 / 200 поз.
Макс. диаметр инструмента: 120 / 240
Габариты и вес
Габаритные размеры (ДхШхВ): 12400 / 13400 / 14400 / 15400 x 4000 x 3400 мм
Вес станка: 30000 - 45000 кг

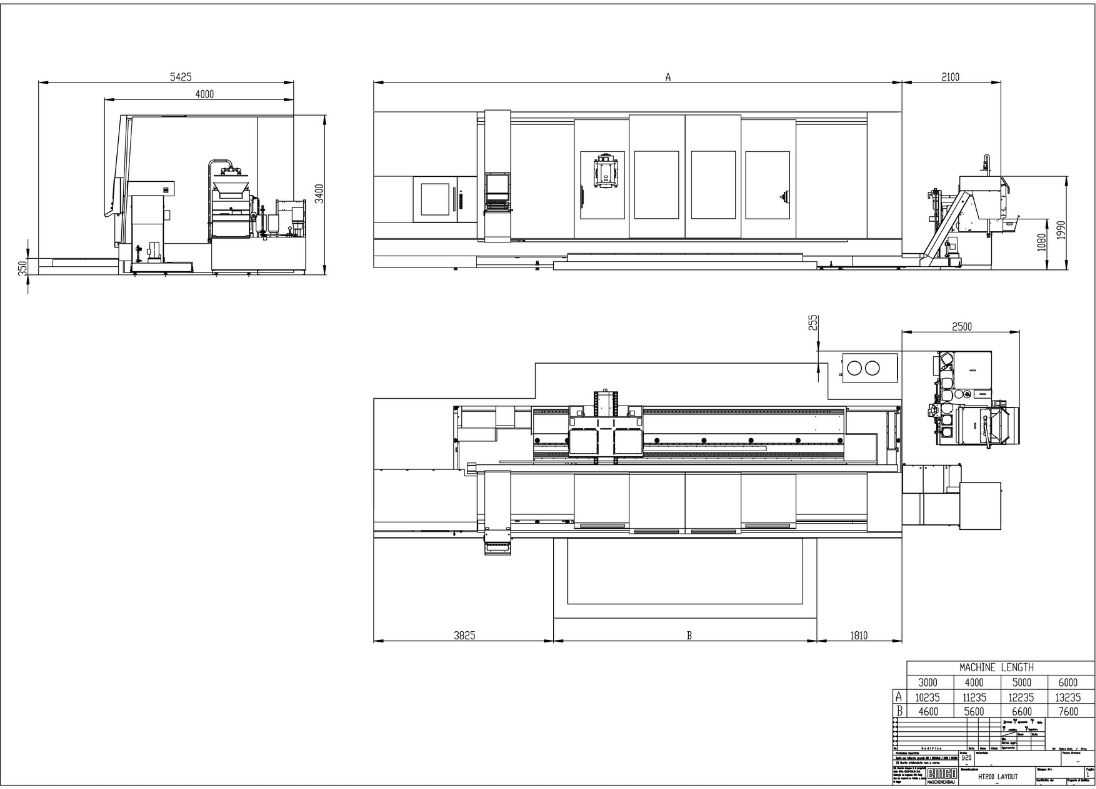

ГАБАРИТНЫЙ ЧЕРТЁЖ
HYPERTURN 200 POWERMILL

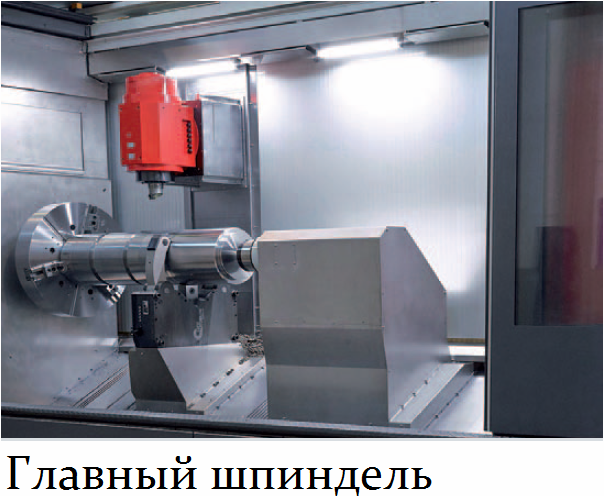

Мощный шпиндель с высоким крутящим моментом
Фрезерный шпиндель для выполнения токарных и фрезерных операций
Инструментальный магазин до 200 поз.
Дополнительный pick-up магазин на 3 позиции для расточного и крупногабаритного инструмента длиной до 1000 мм
КЛЮЧЕВЫЕ ОСОБЕННОСТИ
Вместительная рабочая зона для комплексной обработки крупногабаритных деталей диаметром 1000 мм и длиной до 6100 мм

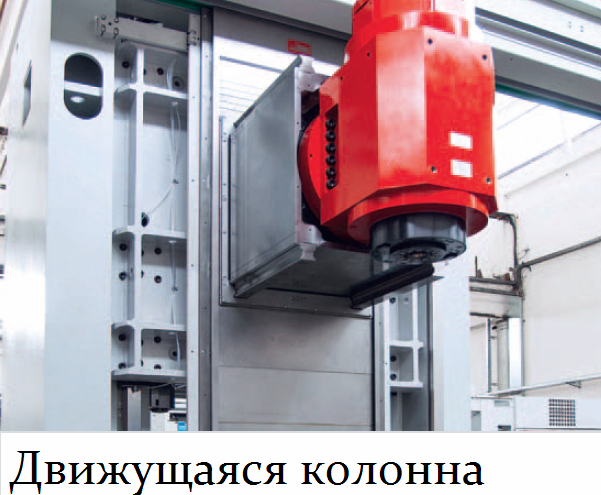

Стабильная подвижная колонна
Две версии фрезерного шпинделя: высокомоментный (6500 об/мин и 630 Нм) или высокоскоростной (10000 об/мин и 340 Нм)
Полная 5-ти осевая обработка
Подача СОЖ с давлением до 80 бар
БРОШЮРА HYPERTURN 200 POWERMILL
ЧЕРТЁЖ РАБОЧЕЙ ЗОНЫ
