HYPERTURN 45-G3

  • 2 шпинделя
  • 2 револьверных головы (12 / 16 позиций)
  • Приводные инструменты на обоих револьверных головах
  • Ось Y с ходом 80 мм
  • Автоматизация с системой подачи прутка или загрузчиком SwingLoader
  • Система ЧПУ Siemens или Fanuc
  • emcoNNECT (только для Siemens 840D)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИК

Рабочая зона


  • Перемещение по осям X/Y/Z: 160 / [+40 -40] / 510 мм
  • Диаметр обрабатываемого прутка: 45 (51) мм
  • Макс. диаметр точения: 300 мм
  • Макс. диаметр проворота над станиной: 430 мм
  • Быстрый ход по осям X/Y/Z: 30/15/45 м/мин

    Главный шпиндель/контршпиндель

    • Макс. скорость вращения 7000 об/мин
    • Макс. мощность 15 кВт
    • Макс. крутящий момент 100 Нм

    Револьверная голова VDI

    • Количество инструментов/из них приводных: 12 / 12
    • Размер VDI: 25
    • Макс. скорость: 8000 об/мин
    • Макс. мощность: 4 кВт
    • Макс. крутящий момент: 16 Нм

    Револьверная голова BMT

    • Количество инструментов/из них приводных: 12 (16) / 12 (16)
    • Размер хвостовика: BMT 45 P
    • Макс. скорость: 12000 об/мин
    • Макс. мощность: 8 кВт
    • Макс. крутящий момент: 20 Нм

    Габариты и вес

    • Габаритные размеры (ДхШхВ): 3050х2311х2340 мм
    • Вес станка: 5900 кг

                   ГАБАРИТНЫЙ ЧЕРТЁЖ

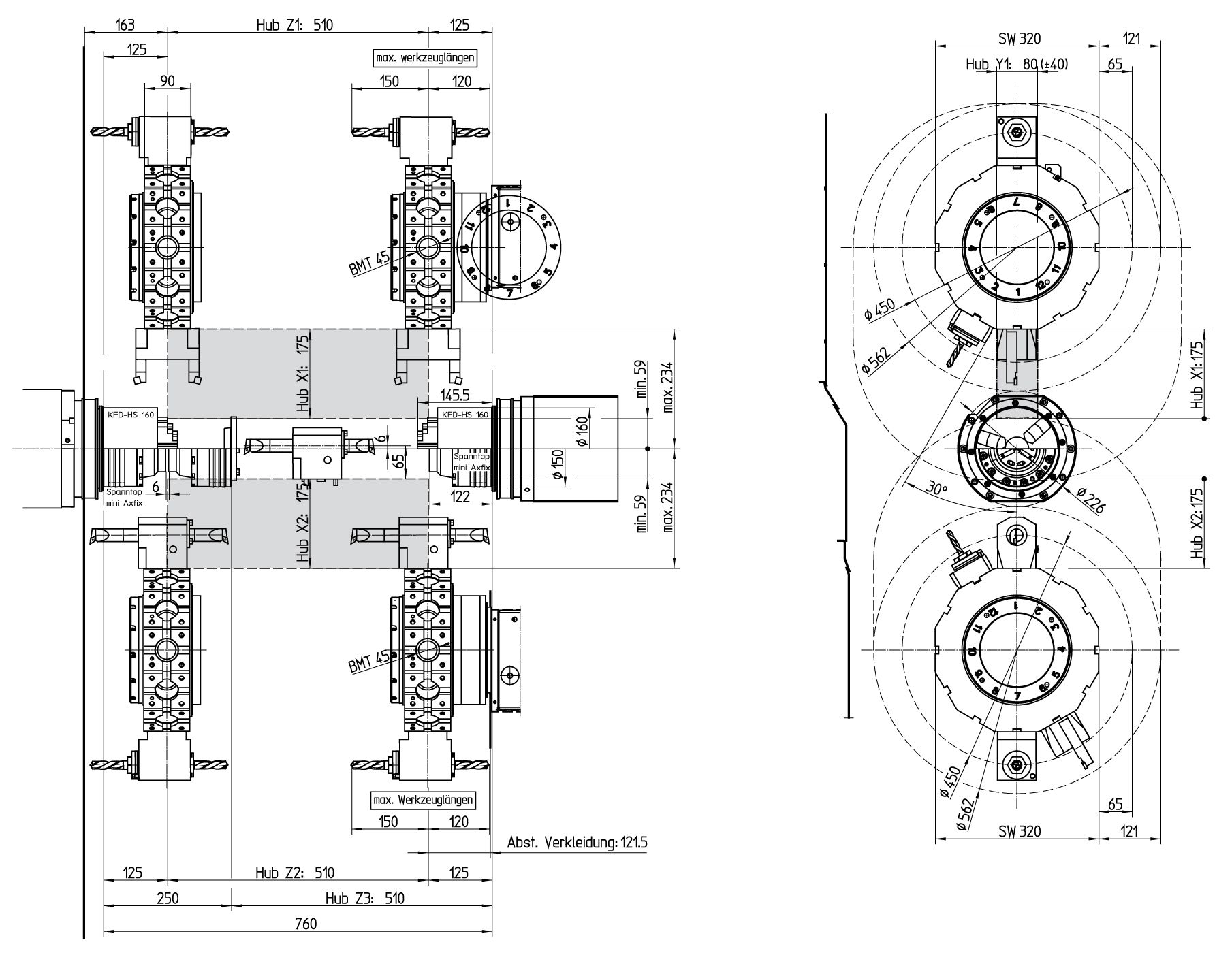

     РАБОЧАЯ ЗОНА С РЕВОЛЬВЕРНОЙ ГОЛОВОЙ BMT 45P (12 поз.)

КЛЮЧЕВЫЕ ОСОБЕННОСТИ



  • Высокодинамичные приводы по всем осям
  • Два высокопроизводительных шпинделя
  • Две 12-ти (16-ти) позиционных револьверных головы
  • Стабильная ось Y с ходом 80 мм
  • Современная система управления
  • Компактный эргономичный дизайн

    БРОШЮРА HYPERTURN 45-G3

       РАБОЧАЯ ЗОНА С РЕВОЛЬВЕРНОЙ ГОЛОВОЙ VDI25

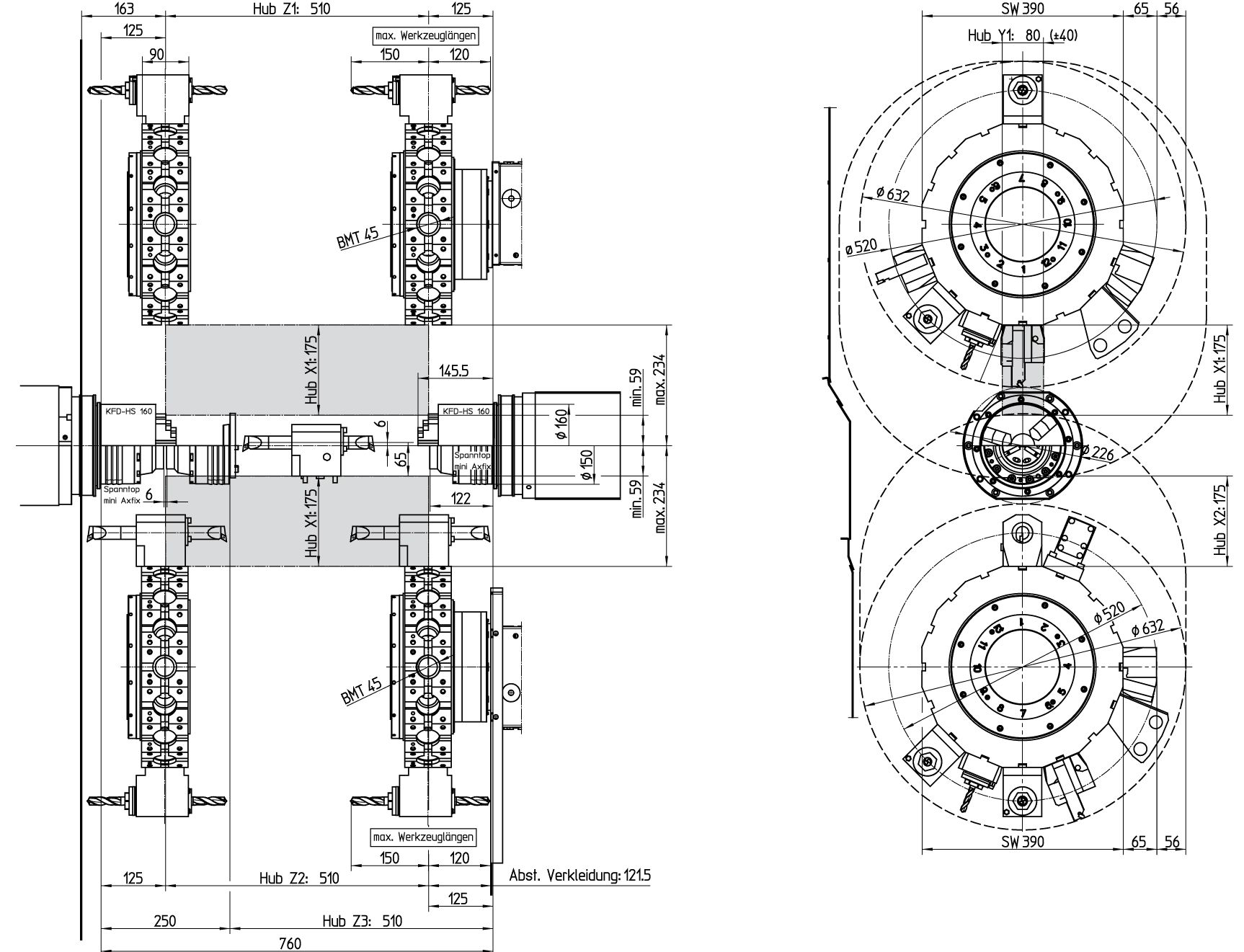

                       РАБОЧАЯ ЗОНА С РЕВОЛЬВЕРНОЙ ГОЛОВОЙ
 BMT 45P (16 поз.)
